解决方案 | 航发叶片光学批量检测方案
来源：惟景三维 作者：本站编辑
232023.09

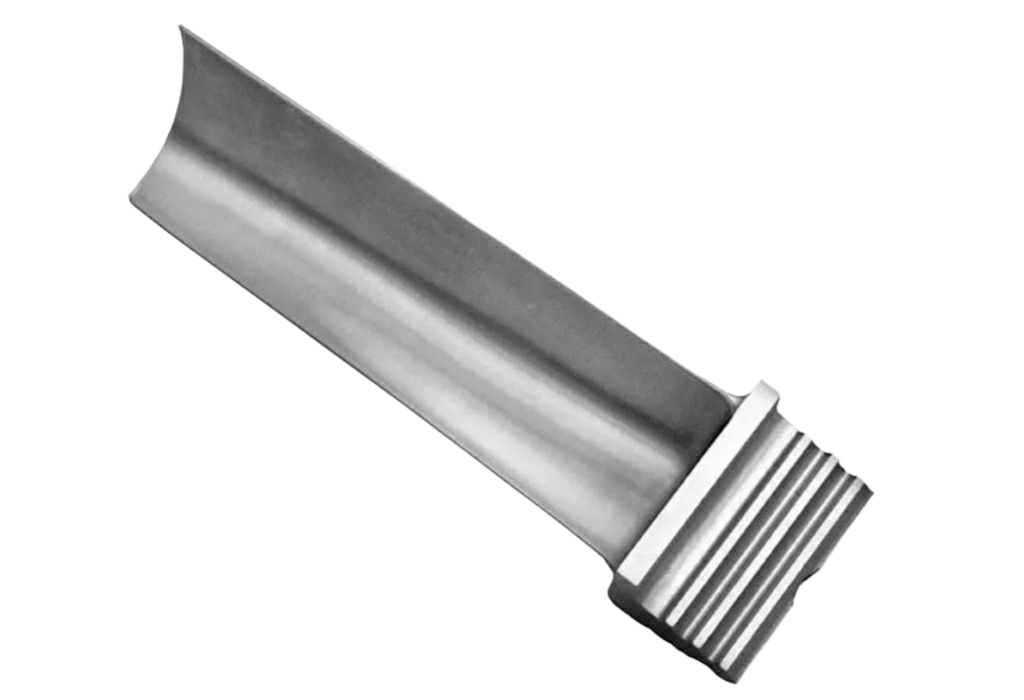

小型叶片是航空发动机叶片的一大类，具有型面复杂、进/排气边半径尺寸微小（最小直径小于0.1mm）、薄而扭曲、特征尺寸多、数量庞大、制造检测精度要求高等技术特点。目前，主流的三坐标测量检测存在如下问题：
✦在测量进/排气边时，小半径高曲率易产生半径补偿误差，严重影响测量精度；
✦测量效率低，无法满足数量大、种类多的叶片测量需求。

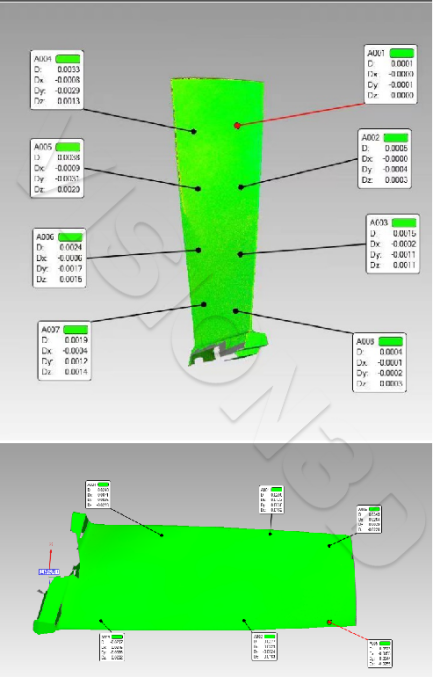

为提高叶片的测量精度及效率，惟景三维研制了叶片自动化三维测量系统，可实现多片叶片自动上下料和自动三维测量，基于测量结果可对叶片的弦长、叶厚、叶缘R参数等进行自动分析，判定叶片是否合格。
叶片尺寸：检测叶片尺寸高度在30mm-300mm之间。

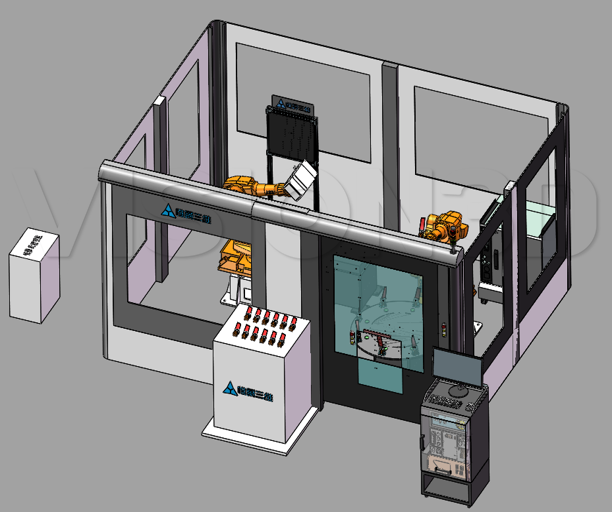

系统组成：系统主要由人工装夹、机器人自动上下料、蓝光自动三维测量等模块构成。
测量精度：采用PowerScan 12M型高精度三维测量头，相机分辨率高达1200像素，单次测量精度最高可达0.008mm。
检测效率：检测节拍为2-4分钟/件，一批次可检测8片。
-
