VScan M17 便携式手持三维测量设备



  • 单幅测量范围520mm×450mm

  • 最高精度0.015 mm

  • 扫描速度60fps

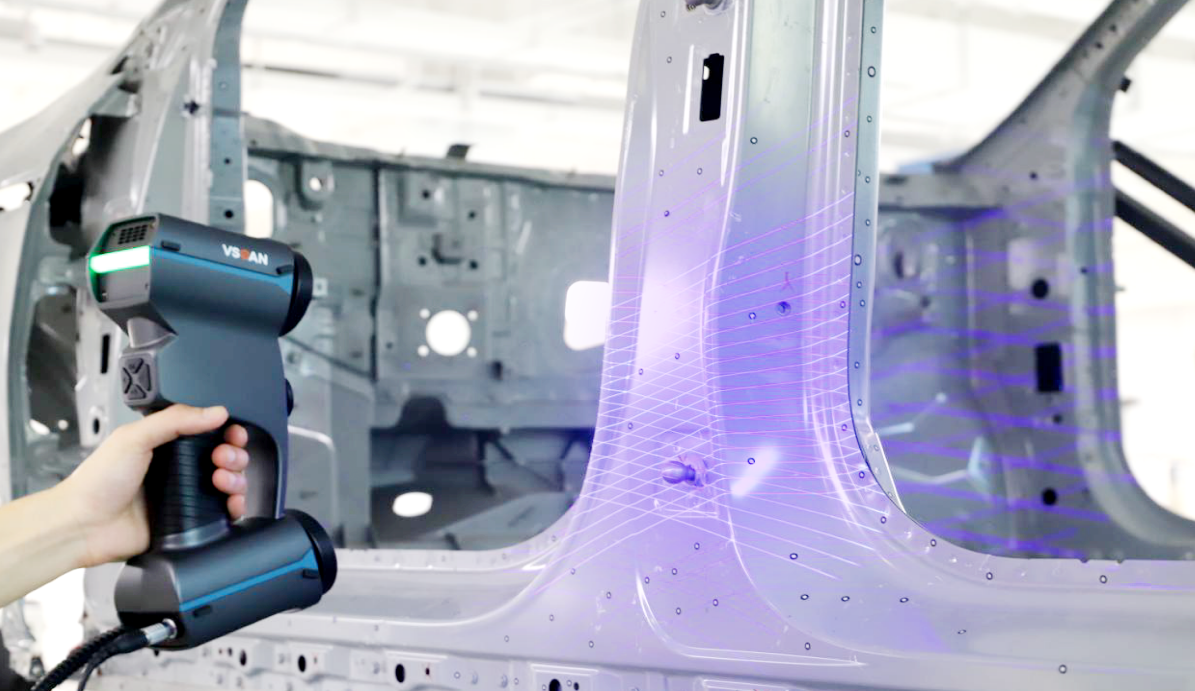

快速模式

34束交叉蓝色激光线，支持大尺寸工件快速扫描拼接，轻松应对整车、大型钣金件测量效率倍增，让大面扫描如“刷墙”般流畅丝滑。

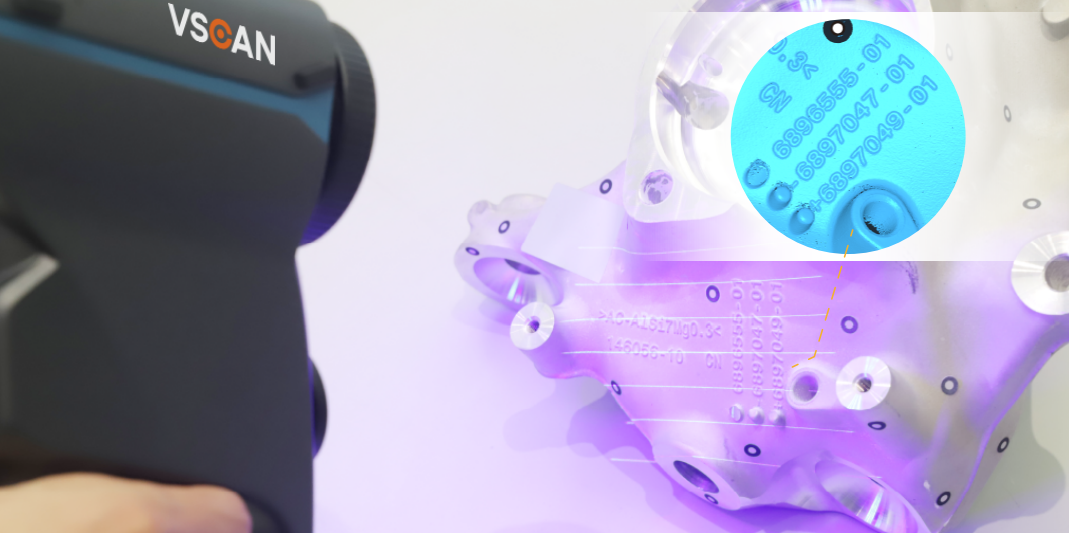

精细模式

7条平行蓝色激光线扫描，0.01mm 测量精度，捕捉工件每一个微小特征。

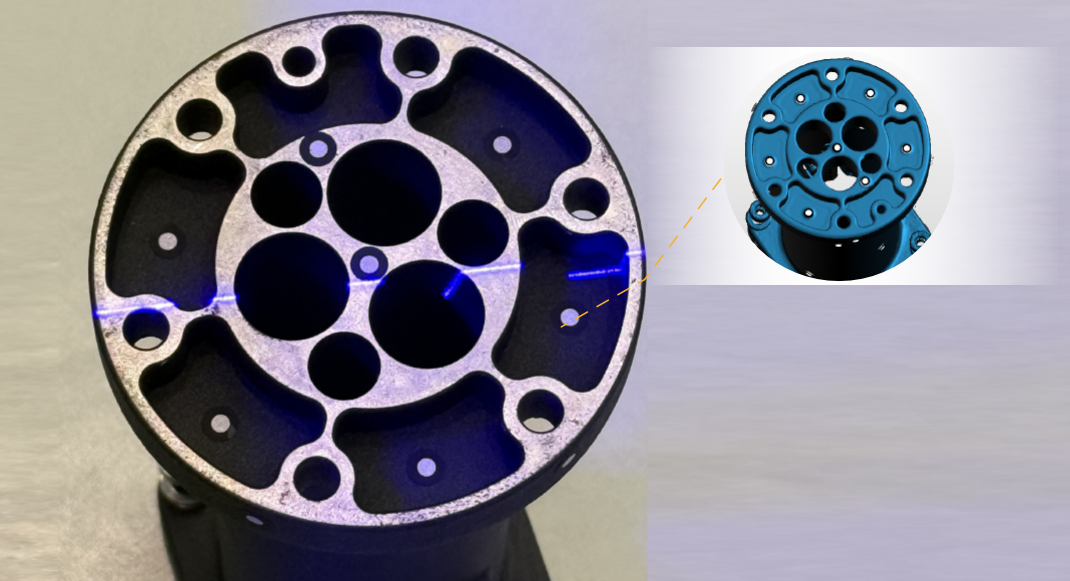

深孔模式

1束蓝色激光线扫描，深入狭窄深孔内部进行数据采集，实现全尺寸精准检测。

产品参数

产品参数
序号 类型   备注
1 精度 0.015 mm
2 体积精度 标准 0.015 mm+0.030 mm/m
配备VMetric 20M全局摄影测量系统 0.015 mm+0.015 mm/m
3 测量速度 60fps
4 测量速率 200万次测量/秒
5 设备类型 工业相机和镜头
6 激光光源 34+7+1
7 激光等级 2M（对人眼安全）
8 设备净重 ≤1kg
9 设备尺寸 310X135X75mm
10 整机包装重量 ≤10KG
11 整机包装尺寸 60X50X32CM
12 接口方式 1×USB3.0
13 工作景深 350mm
14 近端视场(mm) 100*130mm@150mm
15 远端视场(mm) 520*450mm@500mm
16 工作温度（°C） 5℃~40℃
17 输入 24V 6.67A
18 工作湿度范围（Rh） 20%~80% 非冷凝
19 存储温度范围（°C） 0℃~50℃
20 存储湿度范围（Rh） 10%~90% 非冷凝
21 最大运行功率 ≤10W
22 输入工作电源 220V~50/60Hz
