应用案例 | 前轴、曲轴双工位线边自动化三维检测
来源：惟景三维 作者：本站编辑
122023.10

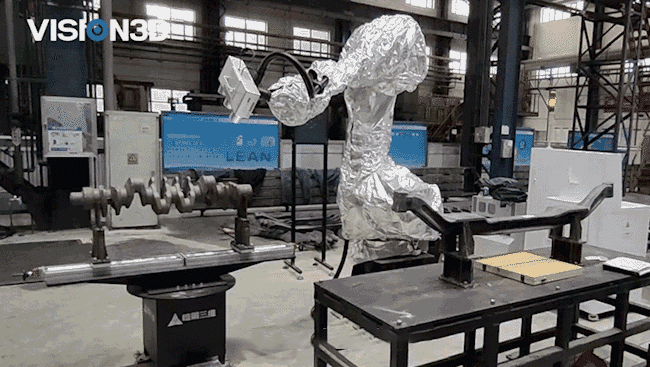

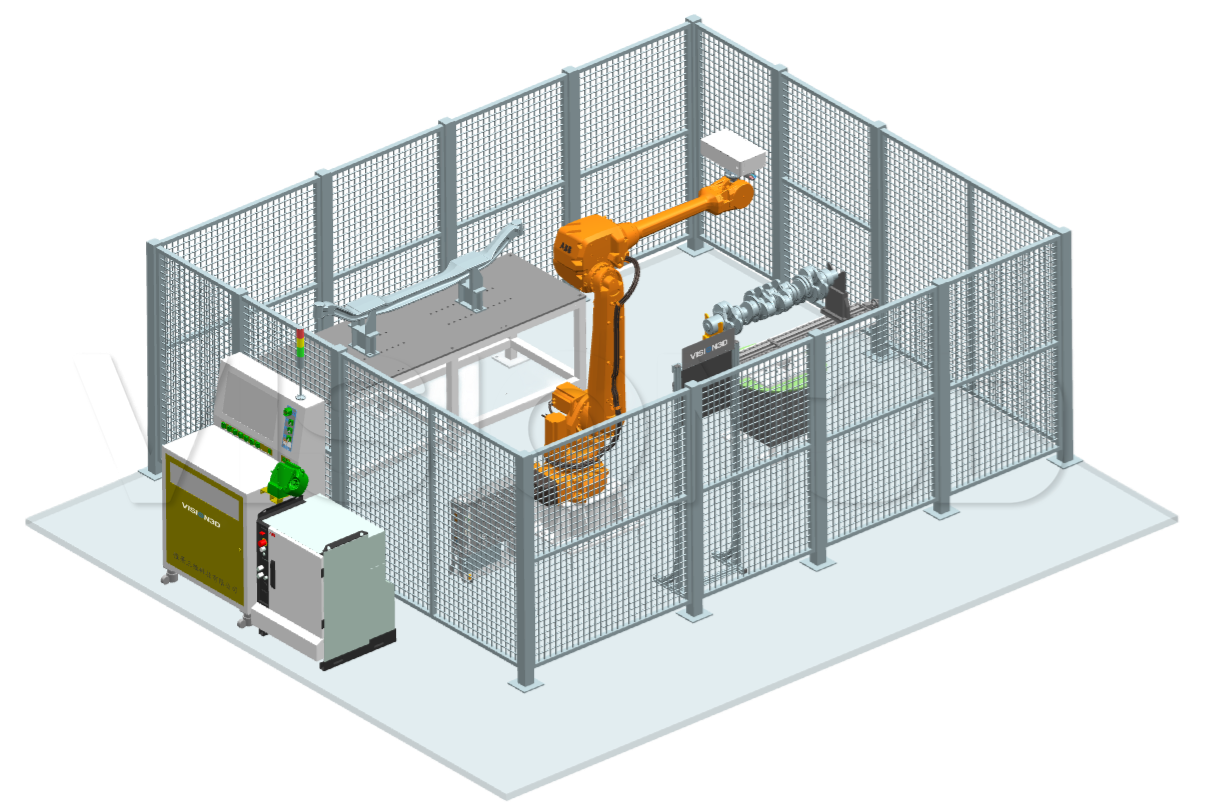

前轴、曲轴是汽车底盘和发动机的核心部件，结构复杂、尺寸大，锻后易变形。某大型锻造企业为提升产品质量，引进了惟景三维AutoScan系列自动化三维测量设备，实现了前轴、曲轴双工位高精度自动化检测，检测结果可导入MES系统，实现产品质量的管理与追溯。
设备特色与优势：
1、可测常温和高温零件
2、双工位全自动
3、高精度无标拼合
1、前轴工位：
| 前轴尺寸：最大前轴尺寸:370×190×1920mm 典型前轴尺寸:280×170×1800mm
| 测量时间：45-160秒/件
| 测量精度：优于±0.1mm
| 检测内容：瓜头两端总长、直径、落差、长度错模、型面偏差等

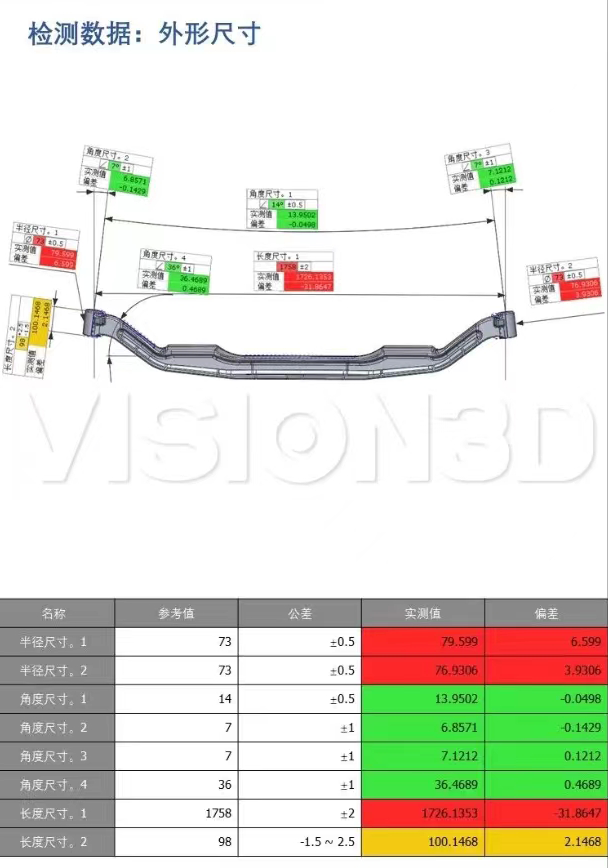

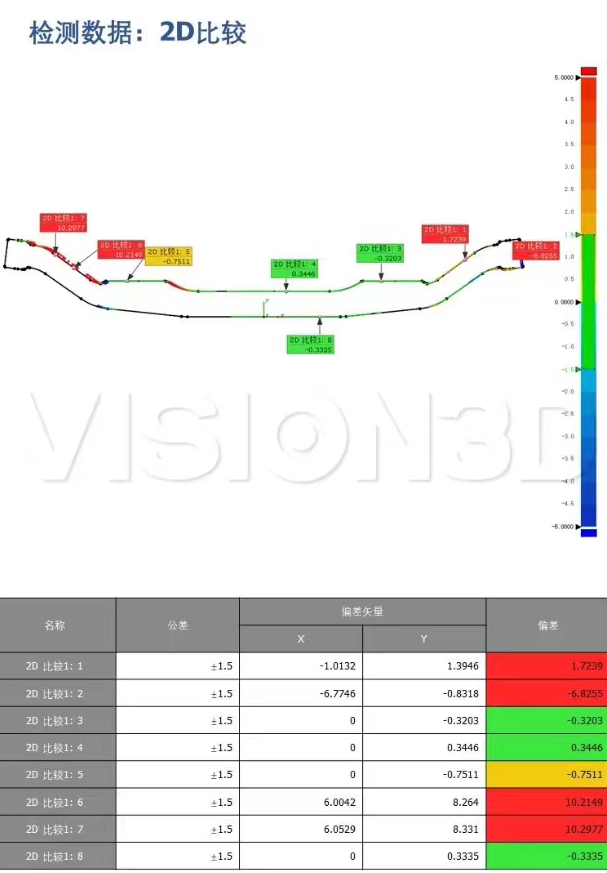

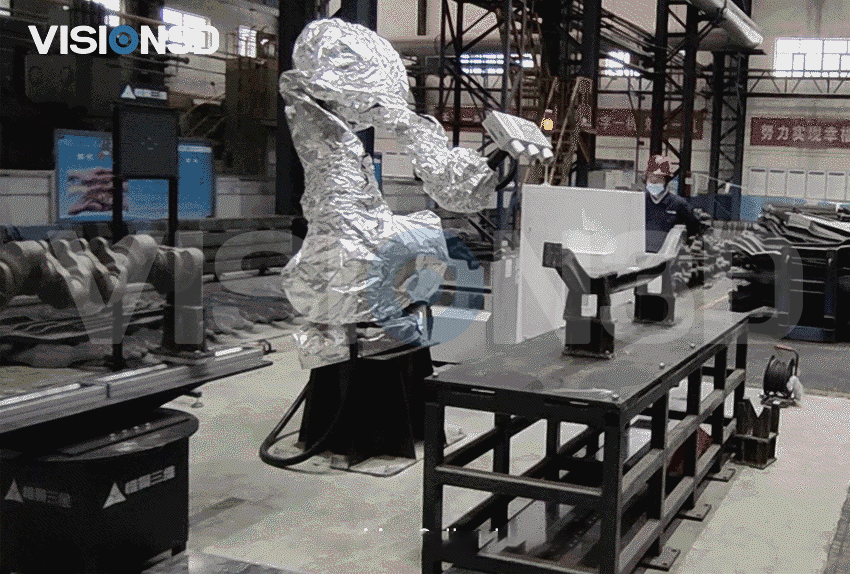

图 | 前轴自动化检测及部分检测报告
2、曲轴工位：
| 曲轴尺寸：最大曲轴尺寸：260×260×1150mm 典型曲轴尺寸：200×180×610mm
| 测量时间：3-8分钟/件
| 测量精度：优于±0.1mm
| 检测内容：型面偏差、横向尺寸、板弧度、错差、纵向尺寸等

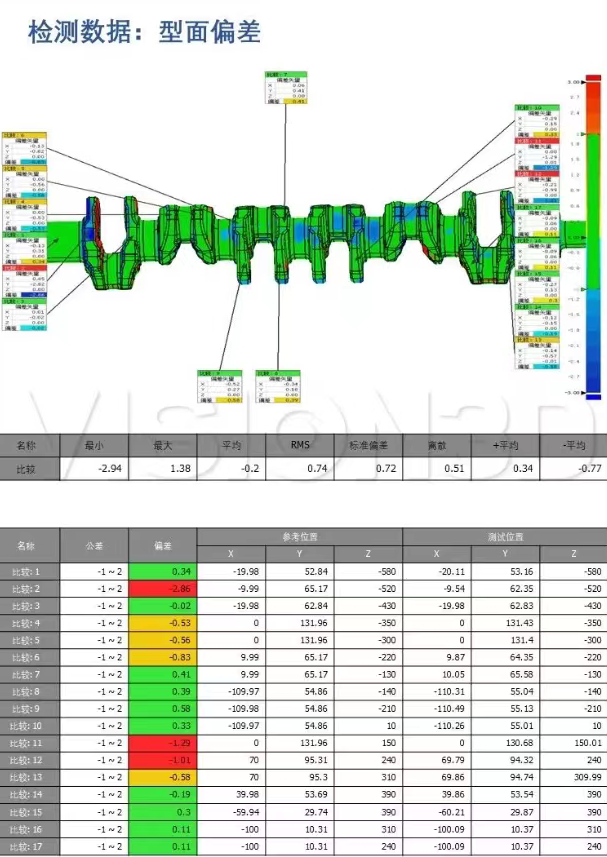

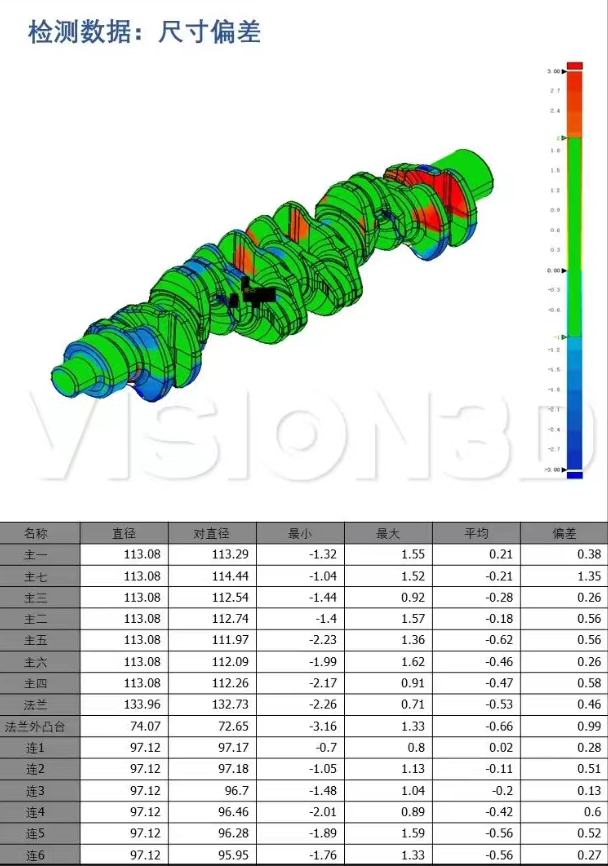

图 | 曲轴自动化检测及检测报告
-
