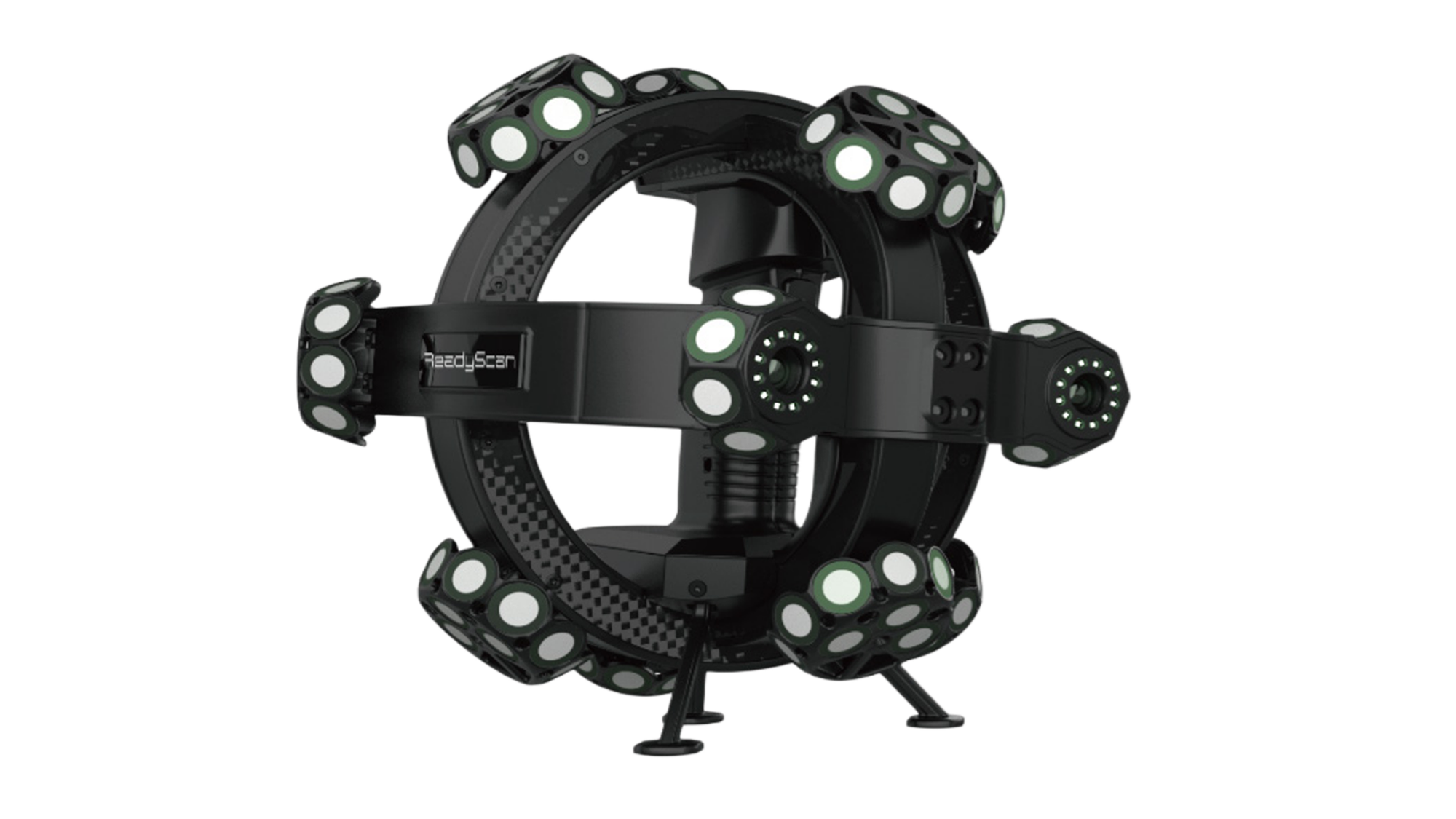

ReadyScan T 跟踪式手持三维测量设备
ReadyScan T 跟踪式手持三维测量设备采用智能光学跟踪测量技术，无需贴点即可完成超高精度测量，具备高速扫描、精细扫描、深孔扫描等多种扫描模式，搭配测量光笔，能精准获取工件的边界、圆、槽等特征，扫描数据实时显示，广泛应用于航空航天、汽车制造、轨道交通、模具制造等行业，满足自动化测量、质量控制等多样化需求。
-
大范围追踪
-

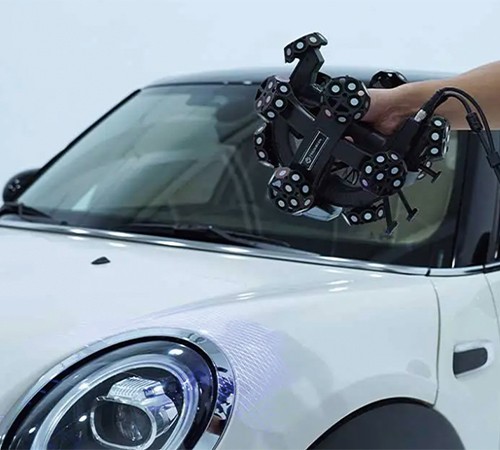

无需贴点
-

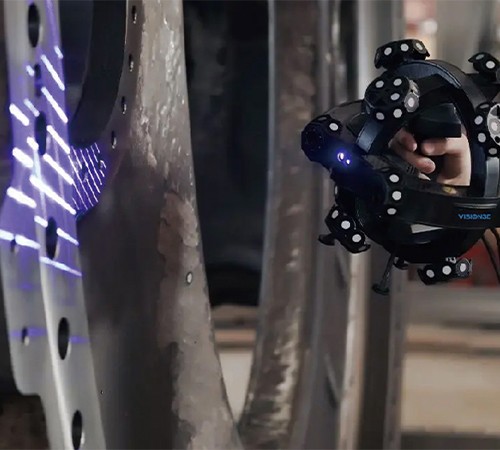

边界检测
-
广拍无界 纤毫入微
强劲的动态自适应LED算法（DLA）和超远景深性能，抗干扰能力强，视野开阔，轻松实现6m范围内高清高帧率的图像捕捉。
-

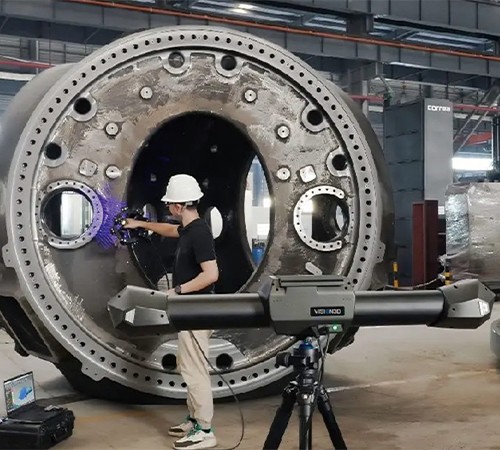

超大尺寸 一站扫描
在超广角可视范围和突破性边缘校准算法的加持下，有效避免了大型工件测量中频繁转站的困扰，实现超大型项目一站式高精度扫描。
-
广泛追踪 精密出众
光学智能跟踪，打造无需贴点，开创性地采用边缘计算技术，赋予跟踪器“强大性能”。
产品参数
产品 |
ReadyScan T系列 |
|
产品型号 |
ReadyScan T42 |
ReadyScan T49 |
扫描模式 |
高速扫描：34束交叉蓝色激光线精细扫描：7束平行蓝色激光线深孔扫描：额外1束蓝色激光线 |
高速扫描：42束交叉蓝色激光线精细扫描：7束平行蓝色激光线深孔扫描：额外1束蓝色激光线 |
*最高精度（1）[mm] |
0.025 |
|
扫描速率 |
2,200,000次测量/秒 |
2,600,000次测量/秒 |
最大扫描面[mm²] |
500×600 |
|
光源类别 |
Class Ⅱ（人眼安全） |
|
最高分辨率[mm] |
0.020 |
|
*体积精度（2） |
10.4m³：0.06mm18m³：0.075mm |
10.4m³（距离跟踪器3.5m）：0.049mm28.6m³（距离跟踪器5.0m）: 0.067mm49.0m³（距离跟踪器6.0m）： 0.089mm |
体积精度
|
0.044mm+0.012mm/m |
0.044 mm+0.012 mm/m (>6m) |
扫描物体尺寸范围
|
100~8000 |
/ |
单站跟踪距离 |
/ |
6,000mm |
孔位置精度[mm] |
0.05 |
|
单个跟踪器相机像素 |
/ |
2,500万像素 |
基准距[mm] |
300 |
|
景深[mm] |
400 |
/ |
输出格式 |
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
|
工作温度 |
-10–40°C |
|
接口方式 |
USB 3.0 |
|
(1) *依据VDI/VDE 2634 part3 标准
(2) *依据VDI/VDE 2634 part3 标准
